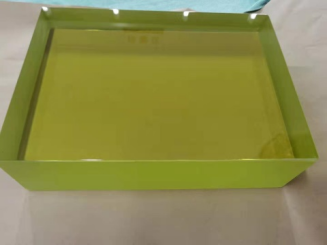

ความหนาแน่น 5.5 G/cm3 แก้วป้องกันรังสีเอ็กซ์ที่มีประสิทธิภาพการป้องกันที่ดีกว่าสําหรับการใช้งานทางการแพทย์และอุตสาหกรรม

แก้วตะกั่วไม่ใช่แค่แก้วธรรมดาที่เติมสารตะกั่ว มันคือกวัสดุอนินทรีย์ที่เป็นเนื้อเดียวกันเกิดขึ้นจากการหลอมซิลิกา (SiO₂), ลีดออกไซด์ (PbO) และตัวดัดแปลงอื่นๆ ที่อุณหภูมิประมาณ 1,350°C โดยทั่วไปปริมาณตะกั่วออกไซด์จะอยู่ในช่วงตั้งแต่55% ถึง 72% โดยน้ำหนักซึ่งช่วยให้กระจกมีคุณสมบัติป้องกันรังสีในขณะที่ยังคงความโปร่งใส

ตะกั่วมีเลขอะตอมสูง (Z = 82). วัสดุ High-Z ทำปฏิกิริยากับรังสีเอกซ์และรังสีแกมมาผ่านทางเอฟเฟกต์โฟโตอิเล็กทริคโดยที่โฟตอนที่เข้ามาจะถูกดูดซับจนหมด ความน่าจะเป็นของการดูดกลืนแสงโฟโตอิเล็กทริกเป็นสัดส่วนกับ Z⁴/E³ สำหรับรังสีแกมมา 140 keV (⁹⁹ᵐTc) ค่าสัมประสิทธิ์การดูดซับของตะกั่วจะสูงกว่าแคลเซียมประมาณ 10 เท่า (Z=20 ซึ่งเป็นส่วนประกอบหลักของคอนกรีต) และสูงกว่าค่าคาร์บอน 100 เท่า (Z=6 ในพลาสติก)

สูตรทางกายภาพที่สำคัญ– ค่าสัมประสิทธิ์การลดทอนเชิงเส้น μ γ ρ × (Z⁴/E³) กระจกตะกั่วของ Jovvi มีค่า μ = 2.5–3.5 ซม.⁻¹ ที่ 140 keV เมื่อเทียบกับ μ = 0.15 ซม.⁻¹ สำหรับกระจกหน้าต่างธรรมดา

การเติมตะกั่วออกไซด์จะช่วยลดการส่งผ่านแสง Jovvi สร้างสมดุลนี้โดย:

• โดยใช้ซิลิกาที่มีความบริสุทธิ์สูง(99.9%) เพื่อลดสิ่งสกปรกที่ทำให้เกิดหมอกควัน

• การควบคุมสถานะรีดอกซ์(อัตราส่วน Fe²⁺/Fe³⁺) เพื่อรักษาโทนสีเทา-เขียวที่เป็นกลาง

• ขัดทั้งสองพื้นผิวให้เป็นความหยาบ <10 นาโนเมตร(กระจกโฟลตมาตรฐาน: 50–100 นาโนเมตร)

ผลลัพธ์: แผงส่งเทียบเท่า Pb 2.8 มม. (ความหนาทางกายภาพ 16 มม.)82–84% ของแสงที่มองเห็นได้– เทียบได้กับมุ้งลวดหน้าต่างทั่วไป

จะต้องได้ค่าที่กำหนด (เช่น 2.5 มม. Pb) ทั่วทั้งแผง ไม่ใช่แค่ที่กึ่งกลางเท่านั้น มาตรการของโจฟวี9 คะแนนบนแผงขนาด 1.2×0.8 ม. ค่าเบี่ยงเบนสูงสุด:±0.05 มม. พาบี(เทียบเท่ากับการเปลี่ยนแปลง <2%)

ภายใต้การสัมผัสแกมมา แก้วตะกั่วบริสุทธิ์จะก่อตัวขึ้นศูนย์สี– รูที่ติดอยู่บนโครงข่ายกระจกที่ดูดซับแสงสีน้ำเงิน ทำให้เกิดการเปลี่ยนสีเป็นสีน้ำตาลเหลือง โจฟวี่กล่าวเสริมซีเรียมออกไซด์ 0.8–1.2 โดยน้ำหนัก (CeO₂)ซึ่งดักจับรูก่อนที่จะกลายเป็นจุดกึ่งกลางสีที่มั่นคง

ข้อมูลการทดสอบ: ต่อเนื่อง 1,000 ชั่วโมง ⁶⁰การฉายรังสีแกมมาร่วม (1 Gy/ชั่วโมง, ⁹⁹ᵐTc เทียบเท่ากับปริมาณงานทั่วไป 10 ปี) ระดับนิวเคลียร์ของ Jovvi: ΔE = 2.1 (ตรวจไม่พบ) แก้วตะกั่วทั่วไปที่ไม่มี CeO₂: ΔE = 11.7 (สีน้ำตาลรุนแรง สูญเสียแสง 30%)

ฟองอากาศ >0.5 มม. ลดประสิทธิภาพการป้องกันเฉพาะที่ (ความหนาแน่นของแก้วลดลง) ในช่องดูห้องปฏิบัติการร้อน ฟองอากาศเหนือระดับกระบอกฉีดยาทำให้เกิดข้อผิดพลาดในการจ่ายสาร

กระจกเกรดนิวเคลียร์คืออบอ่อน(ระบายความร้อนช้าๆ) เพื่อคลายความเครียดภายใน ความเค้นตกค้างที่วัดโดยโพลาริสโคป:<20 นาโนเมตร/ซม(ASTM F218 อนุญาต 35 นาโนเมตร/ซม.) ความเครียดต่ำป้องกันการแตกหักที่เกิดขึ้นเองระหว่างการหมุนเวียนความร้อน (เช่น การเปิด/ปิดเครื่องปรับอากาศ ฤดูหนาว/ฤดูร้อน)

ความแข็งแรงของขอบ: มีขอบทั้งหมดลบมุม(0.5×45°) และบดให้ได้ 400 กรวด การเสริมความแข็งแรงทางเคมี (การแลกเปลี่ยนไอออน) มีให้สำหรับแผงขนาดเล็กในห้องปฏิบัติการร้อน – เพิ่มความแข็งแรงของคมตัด 2 เท่า

การตั้งค่าทั่วไป: กล้องแกมมาหมุนได้ 180–360° รอบคนไข้ ตู้ควบคุมอยู่ห่างออกไป 3-5 เมตร

ข้อมูลจำเพาะของ Jovvi: :

• ความเท่าเทียมกันของตะกั่ว: 2.5–3.0 มม. Pb

• ความหนาทางกายภาพ: 14–18 มม

• ขนาดแผง: 1,200×800 มม. (เพียงพอสำหรับการดูโครงสำหรับตั้งสิ่งของทั้งหมด)

• การส่งผ่านแสง: 82–84%

คุณสมบัติการออกแบบพิเศษ: :มุมมองภาพกว้าง– การส่งสัญญาณลดลง <10% ที่ 45° นอกแกน นักเทคโนโลยีสามารถดูผู้ป่วยขณะนั่งอยู่ที่คอนโซลโดยไม่ต้องหันลำตัว

ความท้าทาย: โฟตอน 511 keV มีชั้นตะกั่วประมาณครึ่งค่า ~4 มม. แผงกระจกเสาหิน Pb ขนาด 5 มม. (หนา 28 มม.) มีน้ำหนัก 110 กก./ตร.ม. และยังคงส่งสัญญาณ ~50% ของ 511 keV

โซลูชันคอมโพสิต Jovvi: :

• ด้านหน้า : กระจก Pb 2.5 มม. (หนา 15 มม.)

• กลาง: อะคริลิกตะกั่ว 10 มม. (2.5 มม. Pb eq. ที่ 140 keV, 1.5 มม. ที่ 511 keV)

• ด้านหลัง: กระจก Pb 2.5 มม. (หนา 15 มม.)

• กำลังส่งทั้งหมด 511 keV:<15%

• น้ำหนัก: 70 กก./ตร.ม. (เบากว่าเสาหิน 36%)

พันธะแสง: ทั้งสามชั้นติดกันด้วยกาวที่มีความเสถียรต่อรังสี UV ไม่มีหมอกควัน ไม่มีภาพซ้อน ไม่มีการหลุดล่อนภายใต้วงจรความร้อน (–10°C ถึง +40°C)

ตั้งค่า: แผงกระจกตะกั่ว (โดยทั่วไป 400×300 มม. หรือ 500×400 มม.) ติดตั้งในตู้ดูดควันหรือตู้ไหลแบบลามิเนต

ข้อมูลจำเพาะของ Jovvi: :

• ความเท่าเทียมกันของตะกั่ว: 2.5 มม. Pb (เพียงพอสำหรับระยะเวลาในการจัดการที่สั้น)

• ความหนา: 14 มม

• เคลือบสารป้องกันแสงสะท้อน (AR)ทั้งสองด้าน – ขจัดแสงจ้าจากไฟฝากระโปรงหน้า

• โซนโล่งกลาง: เส้นผ่านศูนย์กลาง 150 มม. ไม่มีฟองอากาศ >0.2 มม

ประโยชน์ตามหลักสรีรศาสตร์: เภสัชกรอ่านระดับเข็มฉีดยาขนาด 0.01 มล. ที่ระยะห่าง 30 ซม. โดยไม่เมื่อยล้าตา

ตั้งค่า: หน้าต่างสถานีพยาบาลเข้าไปในห้องผู้ป่วย ผู้ป่วยได้รับ 200–800 mCi ¹³¹I (364 keV gamma)

ข้อมูลจำเพาะของ Jovvi: :

• ความเท่าเทียมกันของตะกั่ว: 3.5–4.0 มม. Pb

• ความหนาทางกายภาพ: 20–24 มม

• ขนาดแผง: 800×600 มม. (เพียงพอสำหรับการสังเกต)

• การส่งผ่านแสง: 76–80%

ข้อกำหนดที่สำคัญ: :การบิดเบือนเป็นศูนย์– พยาบาลต้องประเมินความรู้สึกตัวของผู้ป่วย การหายใจ และสีผิวอย่างแม่นยำ Jovvi ให้ใบรับรองความเรียบของแสง (<0.1 มม. มากกว่า 1 ม.)

แผนกเวชศาสตร์นิวเคลียร์ขนาดใหญ่มักจะมีตู้ควบคุมหลายแห่งตามทางเดิน สีกระจกที่ไม่สอดคล้องกันทำให้เกิดความสับสนในการมองเห็น

โซลูชั่นของโจฟวี: :แก้วที่เข้าชุดกัน– แผงทั้งหมดจากชุดหลอมเดียวกัน Jovvi ให้ใบรับรองความสม่ำเสมอของสี (ΔE <1.0 ระหว่างสองแผงใดก็ได้)

ตะกั่วออกไซด์ (PbO) แต่ละชุดได้รับการตรวจวิเคราะห์หาสิ่งเจือปน: สารหนู (<0.01%) พลวง (<0.005%) เหล็ก (<0.02%) ใบรับรองเก็บไว้เป็นเวลา 20 ปี

1. การถ่ายภาพเอ็กซ์เรย์ส่งผ่าน(80 kV, 2 mA) – เผยเส้นตะกั่ว ฟองอากาศ >0.2 มม. รอยแตกภายใน

2. การวัดการลดทอน– แหล่งกำเนิด 140 keV (⁹⁹ᵐTc หรือเอ็กซ์เรย์กรอง) ตาราง 9 จุด ผ่านหากจุดทั้งหมดภายใน ±0.05 มม. Pb จากค่าที่ระบุ

3. การตรวจสอบด้วยแสง– กล่องไฟ (10,000 ลักซ์) – ฟองอากาศ รอยขีดข่วน เส้นริ้ว

4. ความเรียบ– เลเซอร์อินเทอร์เฟอโรมิเตอร์ – <0.1 มม. มากกว่า 1 ม.

• ISO 13485:2016– การจัดการคุณภาพอุปกรณ์การแพทย์

• ISO 9001:2015– การจัดการคุณภาพทั่วไป

• เครื่องหมาย CE– อุปกรณ์การแพทย์คลาส I (EU)

• อย.510(ฎ)– มีให้สำหรับกระจกป้องกันรังสีเอกซ์

• มาตรฐาน RoHS 3– สอดคล้อง (ยกเว้นสารตะกั่วสำหรับความจำเป็นทางการแพทย์)

• ใบรับรองความสอดคล้อง (หมายเลขซีเรียล, เทียบเท่า Pb, ขนาด)

• รายงานการทดสอบการลดทอน 140 keV (ตาราง 9 จุด)

• ใบรับรองเนื้อหา CeO₂ (หลักฐานการต้านทานการเกิดสีน้ำตาล)

• ภาพถ่ายการตรวจสอบฟองอากาศ (โซนกลางสำหรับแผงห้องปฏิบัติการร้อน)

• คู่มือการติดตั้ง (ข้อมูลจำเพาะแรงบิด ประเภทปะเก็น การใช้เทปตะกั่ว)
