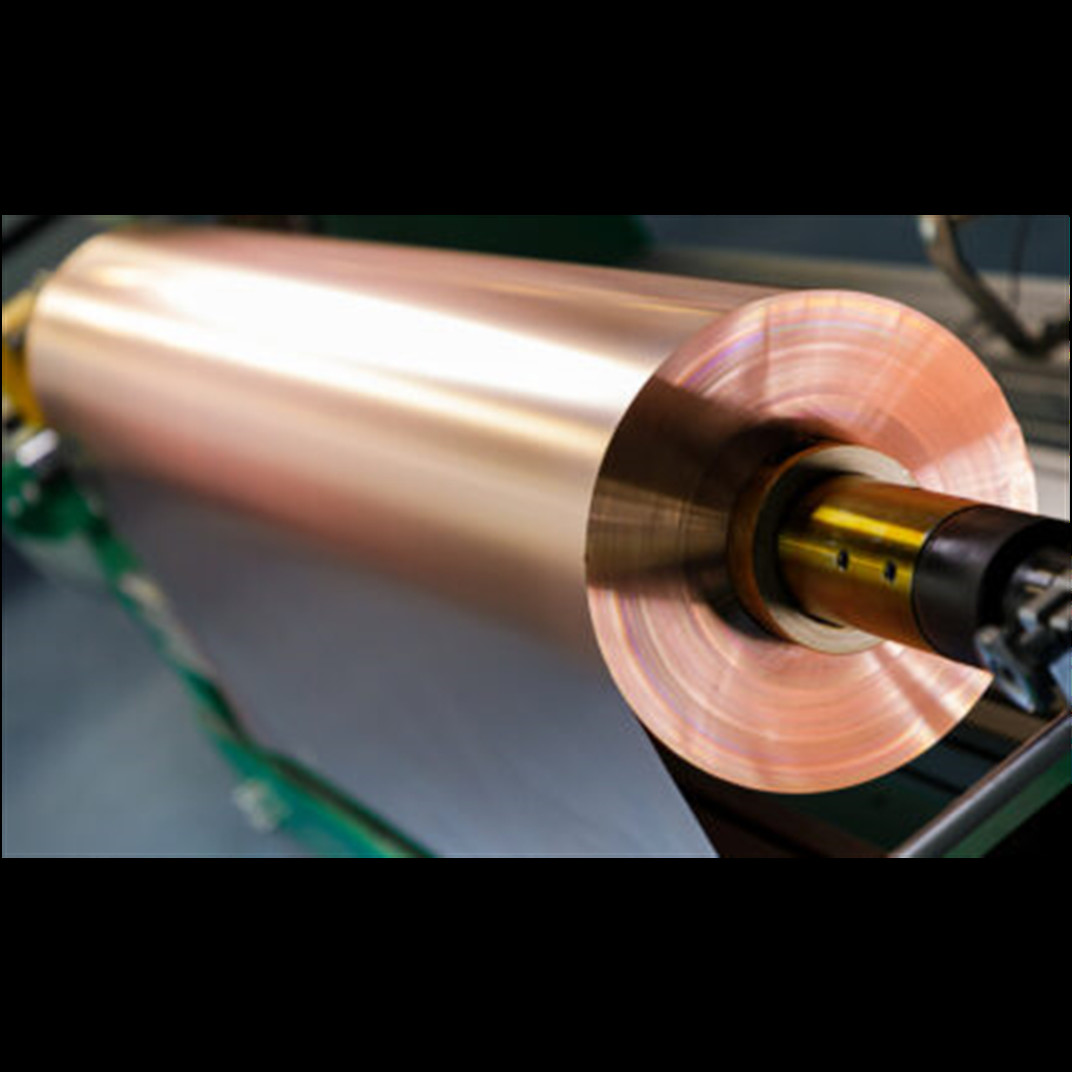

ความกว้าง 1320 มม. แผ่นป้องกันฟอยล์ทองแดง Electrodeposited Sgs
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| วัสดุ | แผ่นฟอยล์ทองแดงเคลือบด้วยไฟฟ้าความกว้าง 1320 มม. SGS | ฟอยล์ทองแดง ED | 1295mm 1285mm 1320mm 1370mm |
|---|---|---|---|
| ความหนาของฟอยล์ทองแดง ED | 0.07mm 0.105mm 0.14mm | ป้องกันความถี่ | >100db ในแบนด์ 10MHz-130MHz |
| ความบริสุทธิ์ | 99.85% | เวลาจัดส่ง | 5-8วันทำการ |
| สี | ทองแดง | ความหนา | 20-150ไมครอน, 19-150u |
| การใช้งาน | ห้อง MRI, ป้องกัน EMI, ป้องกันแม่เหล็กไฟฟ้า, ป้องกันสื่อกระแสไฟฟ้า | ชื่อผลิตภัณฑ์ | เทปฟอยล์ทองแดง |
| เน้น | ความกว้าง 1320 มม. ฟอยล์ทองแดงหุ้มฉนวน,ฟอยล์ทองแดง sgs หุ้มฉนวน,ป้องกันฟอยล์ทองแดงอิเล็กโทรด |
||
รายละเอียดสินค้า
แผ่นฟอยล์ทองแดงเคลือบด้วยไฟฟ้าความกว้าง 1320 มม. SGS
แอปพลิเคชัน & ข้อมูลจำเพาะ
ฟอยล์ทองแดง Electrodeposited TRZA-HTE (IPC-4562/3 Cu-E3) เป็นฟอยล์ทองแดงเคลือบอิเล็กโทรดคุณภาพสูงพร้อมเคลือบสังกะสีและโปรไฟล์ต่ำ ซึ่งมีการยืดตัวสูงขึ้นที่อุณหภูมิสูงตามข้อกำหนด IPC-4562การเคลือบสังกะสีช่วยให้สามารถใช้ในการผลิต CCL & MLB แบบแข็งที่มีอุณหภูมิการเคลือบที่สูงขึ้น (Tg สูง FR-4, FR-5, PTFE)
คุณสมบัติของฟอยล์ทองแดง ED
| รายการที่มีคุณภาพ | ข้อกำหนดทางเทคนิคทั่วไป | ||||
| ความหนาปกติ | 2oz | 3oz | 4 ออนซ์ | 5oz | |
| 0.07mm | 0.105mm | 0.14mm | 0.175mm | ||
| พื้นที่น้ำหนัก(g/m2) | 560-610 | 838-960 | 1100-1280 | 1380-1600 | |
| แรงดึง | อุณหภูมิห้อง | ≥28 | ≥28 | ≥28 | ≥28 |
| (กก./มม.2) | |||||
| การยืดตัว | อุณหภูมิห้อง | ≥10 | ≥10 | ≥10 | ≥10 |
| % | |||||
| จุดรั่ว (จุด/ตร.ม.) | ไม่ | ||||
| ประสิทธิภาพการต่อต้านอนุมูลอิสระที่อุณหภูมิสูง (180 ℃/ชม.) | ไม่มีออกซิไดซ์ | ||||
| ค่าเผื่อความกว้าง | (+2.0 ,-2.0) | ||||
| สิ่งของ | หน่วย | สภาพ | ค่าข้อมูลจำเพาะ | ความถี่ในการตรวจสอบ | วิธีทดสอบ | ||||
| 12 อืม | 18 อืม | 35 อืม | 70 อืม | 105 อืม | |||||
| ความบริสุทธิ์ | % | อา | ≧ 99.8 | ค | IPC-TM-650-2.3.15 | ||||
| น้ำหนักพื้นที่ | ก./ตร.ม | อา | 107±10 | 152±15 | 305±30 | 610±61 | 915±91 | แอน | IPC-TM-650-2.2.12 |
| ความหยาบด้านที่ไม่ผ่านการบำบัด (Ra) | อืม | อา | <0.43 | แอน | IPC-TM-650-2.2.17 | ||||
| ความหยาบด้านที่รับการรักษา (Rz) | อืม | อา | ≤7 | ≤8 | ≤10 | ≤14 | ≤14 | แอน | IPC-TM-650-2.2.17 |
| แรงดึง | กก./ตร.ม | อา | ≥21 | ≥21 | ≥28 | ≥28 | ≥28 | แอน | IPC-TM-650-2.4.18 |
| 180 ℃ | ≥15 | ≥15 | ≥15 | ≥15 | ≥15 | แอน | |||
| การยืดตัว | % | อา | ≥3 | ≥4 | ≥5 | ≥5 | ≥5 | แอน | IPC-TM-650-2.4.18 |
| 180 ℃ | ≥3 | ≥3 | ≥3 | ≥3 | ≥3 | แอน | |||
| แรงลอก (RT) FR-4 | กก./ซม. | อา | ≥1.0 | ≥1.3 | ≥1.7 | ≥2.1 | ≥2.3 | แอน | IPC-TM-650-2.4.8 |
| สิ่งของ | หน่วย | สภาพ | ค่าข้อมูลจำเพาะ | ความถี่ในการตรวจสอบ | วิธีทดสอบ | |||
| 8 อืม | 10 อืม | 12 อืม | 18 อืม | |||||
| ความบริสุทธิ์ | % | อา | ≥ 99.9 | ค | IPC-TM-650-2.3.15 | |||
| น้ำหนักพื้นที่ | ก./ตร.ม | อา | 72±4 | 89±5 | 107±5 | 155±8 | แอน | IPC-TM-650-2.2.12 |
| ความหยาบด้านดรัม (Ra) | อืม | อา | ≤ 0.4 | แอน | IPC-TM-650-2.2.17 | |||
| ความหยาบด้านอิเล็กโทรไลต์(Rz) | อืม | อา | ≤ 3.5 | แอน | IPC-TM-650-2.2.17 | |||
| แรงดึง | กก./ตร.ม | อา | ≥ 35 | แอน | IPC-TM-650-2.4.18 | |||
| การยืดตัว | % | อา | ≥ 3 | ≥ 4 | แอน |
IPC-TM-650-2.4.18 |
||
สายการผลิต
สายการผลิตฟอยล์ทองแดงเต็มรูปแบบ
| ขั้นตอนที่ 1 | ลวดทองแดงบริสุทธิ์สูง |
| ขั้นตอนที่ 2 | ทองแดงที่ละลายน้ำได้ |
| ขั้นตอนที่ 3 | ฟอยล์ทองแดงดิบ ED |
| ขั้นตอนที่ 4 | ตัด |
| ขั้นตอนที่ 5 | ผลิตภัณฑ์สำเร็จรูป |
| ขั้นตอนที่ 6 | การตรวจสอบ |
| ขั้นตอนที่ 7 | การบรรจุ |
การประยุกต์ใช้ฟอยล์ทองแดง
ทองแดงเป็นวัสดุป้องกันสัญญาณที่ดี ใช้กันอย่างแพร่หลายสำหรับการติดตั้งห้องขัง rf / MRI หลังคาอาคารเพื่อป้องกันการเกิดออกซิเดชัน
มีสองวิธีในการติดตั้งหลักในการสร้างกรง RF
ตัวเลือกแรก :
ฟอยล์ทองแดง ED 1320 มม. -ขั้นตอนพื้นฐาน- ทำแผงไม้ +ใส่ฟอยล์ทองแดง ปิดโครงไม้
+ประกอบแผงไม้ฟอยล์ทองแดงเข้าด้วยกัน
โครงหุ้มฉนวน RF สำเร็จรูปดังนี้:
ตัวเลือกที่สอง :
ฟอยล์ทองแดง RA 600 มม. - ขั้นตอนพื้นฐาน - ทำขอบดัดของแผ่นทองแดง
+แก้ไขแผ่นผนังไม้ +เชื่อมขอบแผ่น 2 แผ่นเข้าด้วยกัน
โครงหุ้มฉนวน RF สำเร็จรูปดังนี้:
เอฟแอนด์เอ
ไตรมาสที่ 1ฉันสามารถสั่งซื้อตัวอย่างฟอยล์ทองแดง Ed ได้หรือไม่?
ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพตัวอย่างฟอยล์ทองแดง A4 ED ฟรี
ไตรมาสที่ 2คุณจัดส่งสินค้าอย่างไรและใช้เวลานานเท่าใดกว่าจะมาถึง?
ตอบ: จัดส่งโดย DHL, UPS, FedEx หรือ TNTการขนส่งทางอากาศและทางทะเลก็เป็นทางเลือกเช่นกัน
ไตรมาสที่ 3คุณมีขีด จำกัด MOQ หรือไม่?
A: ขั้นต่ำขั้นต่ำ 200 กก. สำหรับฟอยล์ทองแดง ED 1320 มม. 500 กก. สำหรับฟอยล์ทองแดง RA 600 มม
